Оптоволоконная связь
В волоконно-оптическом кабеле носитель сигнала — световое излучение, посредством которого передается оптический импульс. Внутри прозрачного материала перемещаются кванты света — фотоны. Скорость света в оптоволокне приблизительно 200’000 км/с, которое различается в зависимости от количества не прямолинейных участков. Источником выступают лазеры или светодиоды.

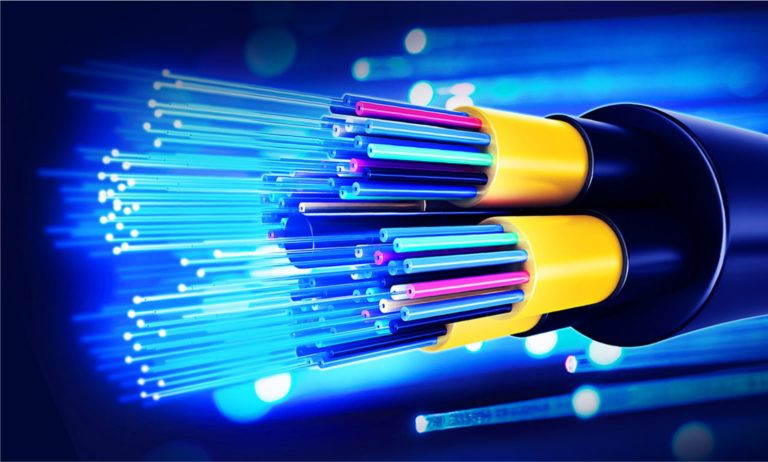

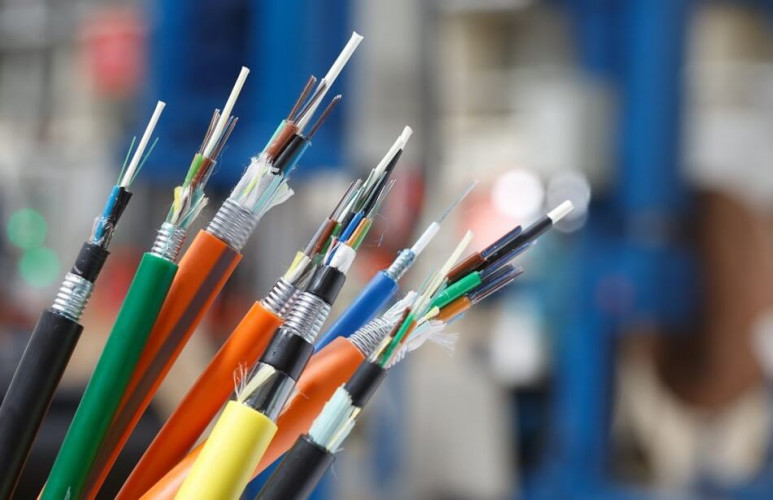

Волокно состоит из сердечника, отражающего покрытия, защитного лака и буфера. Чтобы удержать световой сигнал внутри сердечника используется оболочка, играющая роль отражающего слоя. Оптический кабель устроен так, что внутри него множество оптических волокон. Волокна от повреждения защищает буфер (мягкий защитный материал), который, в свою очередь, имеет жесткое покрытие.
Одномодовое оптоволокно
Световод, который пропускает один луч света (его называют модой), имеет сердечник диаметром менее 10 мкм. В кабелях с небольшим сечением на распространение сигнала мало влияет модовая дисперсия (рассеяние), величина которой прямо пропорциональна диаметру сердечника. Низкая дисперсия помогает передавать данные на значительные расстояния без затухания сигнала. Соответственно, не требуется большое количество ретрансляторов. Пропускная способность таких кабелей превышает 10 Гбит/с.
Одномодовое волокно соответствует стандартам G.652.D / G.657.A / G.655.
Многомодовое оптоволокно
Такой кабель позволяет пропускать сквозь себя несколько лучей, которые распространяются по независимым друг от друга путям. В этом случае необходимо применять сердечники большего диаметра, что приводит к значительному возрастанию модовой дисперсии.
Результат более интенсивного рассеяния света внутри кабеля — ускоренное затухание сигнала, что существенно снижает протяженность линии передачи данных. Когда сигнал необходимо передавать на значительные расстояния, появляется потребность в дополнительных ретрансляторах.
В свою очередь многомодовое оптоволокно делится на:
1. OM1 – стандартное многомодовое волокно 62,5/125 мкм;
2. OM2 – стандартное многомодовое волокно 50/125 мкм;
3. OM3 – многомодовое волокно 50/125 мкм, оптимизированное для работы с лазером;
4. OM4 – многомодовое волокно 50/125 мкм, оптимизированное для работы с лазером, с улучшенными характеристиками.
