Система охранно-пожарной сигнализации (ОПС) представляет собой совокупность технических средств, предназначенных для своевременного обнаружения возгорания и оповещения службы безопасности о несанкционированном доступе на охраняемую территорию.   Проектирование систем охранно-пожарной сигнализации осуществляется с учетом особенностей объекта, пожароопасных зон, путей эвакуации, уязвимых зон, допускающих возможность несанкционированного проникновения, и геометрических параметров помещений.

Также к основным функциям охранно-пожарной сигнализации можно отнести:обнаружение пожара, обработка и протоколирование информации, формирование и передача сигналов тревоги, формирование и передача сигналов на включение автоматических установок пожаротушения, дымоудаления и т.д.

Все устройства ОПС должны обеспечиваться бесперебойным питанием в случае пропадания сетевого электропитания на объекте в течение суток в дежурном режиме и не менее 3 часов в режиме тревоги. Для этого необходимы дополнительные источники питания или встроенные аккумуляторные батареи.

Компоненты охранно-пожарной сигнализации:

• сенсорные устройства - датчики и извещатели;
• приемно-контрольные панели;
• периферийные устройства;
• оборудование центрального управления/охранно-пожарная панель.

Главной функцией датчиков и извещателей охранно-пожарной сигнализации является своевременное обнаружение признаков опасности и передачи сигналов тревоги приемно-контрольной панели. Выбор и установка конкретных видов сенсорных устройств всегда индивидуальна и зависит от параметров и конфигурации помещений.

Охранные извещатели и датчики предназначены для регистрации несанкционированного проникновения на охраняемую территорию и чаще всего устанавливаются вместе с системами видеонаблюдения.  В зависимости от условий эксплуатации существуют следующие виды исполнений: для уличной установки, для установки внутри помещений и взрывозащищенное исполнение.

Наиболее распространены и часто используются охранные извещатели следующих типов:

• магнитоконтактные;
• инфракрасные;
• радиоволновые и ультразвуковые;
• акустические;
• вибрационные.

Магнитоконтактные извещатели предназначены для обнаружения неманкционированных попыток открыть двери, окна, ворота и т.д. Наличие различных исполнений позволяет установить данный вид извещателей на различных поверхностях: металлических, пластиковых и деревянных.

Инфракрасные извещатели работают в тепловом (инфракрасном) диапазоне излучений и предназначены для контроля внутреннего объема помещений, организации охраны периметров, блокировки различных строительных конструкций "на проход".

Принцип работы радиоволновых и ультразвуковых извещателей заключается в анализе обстановки за счет сравнения частот излученных и отраженных волн (радио или ультразвуковых). В состав ультразвукового извещателя входят блок обработки сигнала (БОС), излучатель и приемник. Также данные извещатели могут быть как одноблочными (передатчик и приемник размещены в одном корпусе), так и двухблочными (передатчик и приемник находятся в разных корпусах).

Акустические извещатели действуют за счет анализа звукового сигнала и дальнейшего его преобразования в электрический, могут использовать адресный, проводной и беспроводной способ передачи данных. Состоит акустический извещатель из микровона, блока обработки сигнала и исполнительного устройства. Чаще всего звуковые извещатели применяются для блокировок окон.

Вибрационные извещатели представляют собой датчики для обнаружения разрушений каких-либо конструкций на охраняемом объекте и реагируют на серию ударов. Любая из моделей вибрационных извещателей состоит из чувствительного элемента и блока обработки сигнала. При возникновении вибраций конструкции, в чувствительном элементе происходит формирование аналогового сигнала (электрический заряд) определённой силы.

Приемно-контрольная панель является частью системы управления ОПС и отвечает за сбор и обработку информации, поступаемой от извещателей, а также обеспечивает формирование сигналов.

Периферийными устройствами охранно-пожарной сигнализации принято считать любые устройства (кроме извещателей), имеющие самостоятельное конструктивное исполнение и подключаемые к контрольной панели через внешние линии связи. Каждой зоне охранно-пожарной сигнализации присваивается собственное обозначение и задается периферийное устройство, на которое будет действовать сигнал тревоги из данной зоны.

Наиболее часто используются следующие виды периферийных устройств:

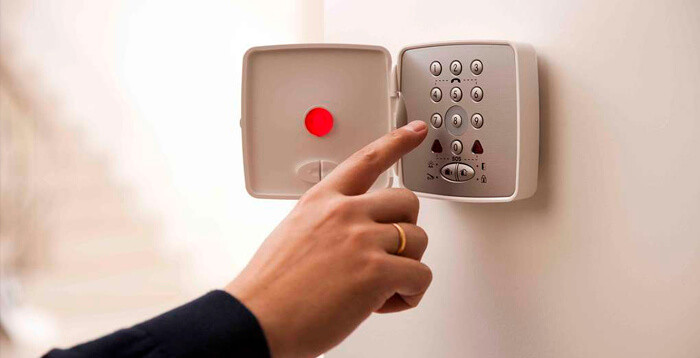

• пульт управления, обеспечивающий управление устройствами ОПС;
• модуль изоляции коротких замыканий, обеспечивающий работоспособность в случае короткого замыкания;
• модуль подключения неадресной линии отвечает за контроль неадресных извещателей ОПС;
• релейный модуль предназначен для расширения функции оповещения и управления контрольной панели;
• модуль входа/выхода обеспечивает контроль и управление внешними устройствами (автоматические установки пожаротушения, дымоудаления и иными оборудованиями);
• звуковые и световые оповещатели.

Охранно-пожарная панель представляет собой компьютер, на котором установлено специализированное программное обеспечение для охранно-пожарной сигнализации. С компьютера осуществляется контроль над работой системы, а также управление системой и установка настроек охранно-пожарной сигнализации.

При установке на крупных объектах для обеспечения необходимого уровня безопасности здания охранно-пожарная сигнализация интегрируется с другими системами безопасности и жизнеобеспечения объекта. В первую очередь, это необходимо для своевременного оповещания о пожаре или тревоге и обеспечения оптимальных условий для ликвидации возникшей экстренной ситуации.

Интеграция охранно-пожарной сигнализации в общую систему безопасности объекта

Для обеспечения необходимого уровня безопасности здания охранно-пожарная сигнализация интегрируется с другими системами безопасности и жизнеобеспечения объекта. Это необходимо для своевременного оповещания о пожаре или тревоге и обеспечения оптимальных условий для ликвидации возникшей экстренной ситуации.    Охранно-пожарная система в тревожной зоне обеспечивает отключение вентиляции, включение системы дымоудаления, отключение электроснабжения, включение аварийного освещения и т.д.

Возможность интеграции в общую систему безопасности объекта является одним из важнейших требований при выборе системы охранно-пожарной сигнализации. Интеграция может требоваться как на релейном уровне, так и на программном, когда необходима совместимость протоколов обмена данными в информационных шинах и линиях связи различных подсистем.

При выполнении монтажных работ по установке охранно-пожарной сигнализации учитывается количество извещателей, место их размещения, взаимная совместимость датчиков и приборов, правила прокладки кабелей. Все вышеперечисленные условия отражаются в проектной документации и являются обязательными к выполнению. Кабель для охранно-пожарной сигнализации должен соответствовать электротехническим нормам, а для противопожарных систем иметь негорючее исполнение.
